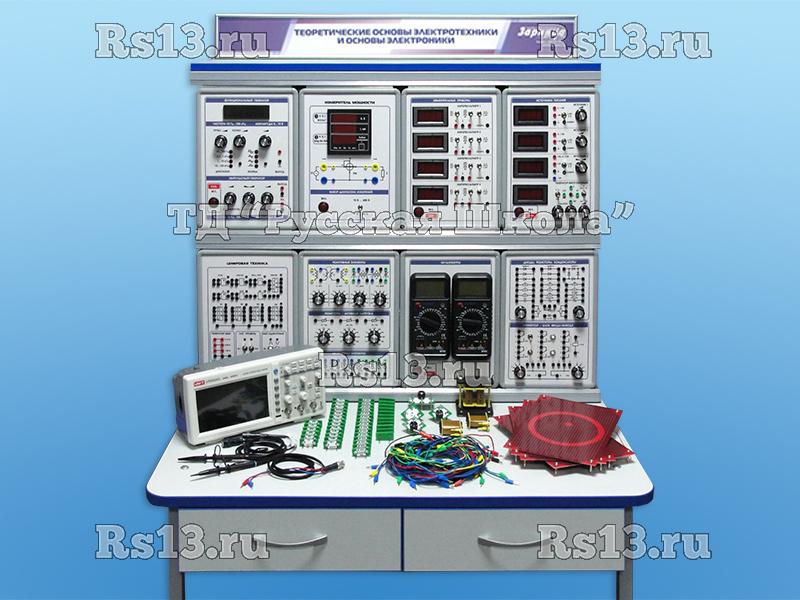

Комплект учебно-лабораторного оборудования "Теоретические основы электротехники и основы электроники" (с осциллографом)

Комплект учебно-лабораторного оборудования "Теоретические основы электротехники и основы электроники" (далее стенд) предназначен для проведения лабораторно-практических занятий по курсам "Теоретические основы электротехники" и "Основы электроники". Комплект обеспечивает изучение основ электротехники, измерительных приборов и способов измерений в электрических цепях, изучение электрических цепей постоянного и переменного тока. Комплект также позволяет изучить основы электроники и проводить лабораторные работы с применением полупроводниковых приборов, аналоговых электронных устройств на операционных усилителях, элементов и узлов цифровой техники и других элементов электронной техники.

Комплект выполнен в стендовом исполнении, который включает в себя стол лабораторный и раму, на которой расположены сменные блоки изделия. Рама располагается на столе и выполнена в двухуровневом варианте. При проведении эксперимента в первом (лицевом) ряде располагаются блоки, участвующие в работе. Для хранения блоков, не участвующих в текущем эксперименте, имеется аналогичный двухуровневый второй ряд, расположенный за первым (лицевым) рядом. Смена блоков производится путем перемещения их на специальных салазках, которые одновременно являются и фиксаторами блоков.

Раздел "Основы электротехники"

1. Электроизмерительные приборы и измерения.
2. Линейные электрические цепи постоянного тока.
3. Экспериментальное определение параметров элементов цепей переменного тока.
4. Электрическая цепь переменного тока с последовательным соединением элементов.
5. Электрическая цепь переменного тока с параллельным соединением элементов.
6. Трехфазная электрическая цепь при соединении потребителей по схеме "звезда".
7. Трехфазная электрическая цепь при соединении потребителей по схеме "треугольник".
8. Нелинейная цепь постоянного тока.
9. Нелинейная цепь переменного тока.
10. Разветвленная линейная электрическая цепь постоянного тока.
11. Нелинейная цепь постоянного тока с последовательным соединением элементов.
12. Разветвленная нелинейная электрическая цепь постоянного тока.
13. Сложная линейная цепь постоянного тока.
14. Исследование переходных процессов в цепи R, L.
15. Исследование переходных процессов в цепи R, C.
16. Исследование переходных процессов в цепи R, L, C.
17. Исследование модели однородной длинной линии.
18. Моделирование электрических полей.
19. Электрическая мощность и работа.
20. Коэффициент полезного действия электрической сети.
21. Согласование источника и нагрузки по напряжению, току и мощности.
22. Параметры синусоидального напряжения (тока).
23. Активная мощность цепи синусоидального тока.
24. Цепи синусоидального тока с конденсаторами.
25. Реактивное сопротивление конденсатора.
26. Последовательное и параллельное соединение конденсаторов.
27. Реактивная мощность конденсатора.
28. Цепи синусоидального тока с катушками индуктивности.
29. Реактивное сопротивление катушки индуктивности.
30. Последовательное и параллельное соединение катушек индуктивности.
31. Реактивная мощность катушки индуктивности.
32. Последовательное соединение конденсатора и катушки индуктивности. Понятие о резонансе напряжений.
33. Параллельное соединение конденсатора и катушки индуктивности. Понятие о резонансе токов.
34. Коэффициент магнитной связи трансформатора.
35. Коэффициент трансформации.
36. Преобразование сопротивлений с помощью трансформатора.
37. Внешняя характеристика и коэффициент полезного действия трансформатора.

Раздел "Основы электроники"

1. Исследование выпрямительного диода.
2. Исследование однополупериодного выпрямителя на полупроводниковом диоде.
3. Исследование диода Шоттки.
4. Исследование стабилитрона.
5. Исследование параметрического стабилизатора напряжения.
6. Исследование характеристик биполярного транзистора.
7. Исследование усилительного каскада на биполярном транзисторе в режиме класса А.
8. Исследование усилительного каскада на биполярном транзисторе в режиме класса В.
9. Исследование работы транзистора в ключевом режиме (класс Д).
10. Исследование характеристик полевого транзистора.
11. Исследование усилительного каскада на полевом транзисторе.
12. Исследование работы полевого транзистора в ключевом режиме.
13. Исследование инвертирующего усилителя.
14. Исследование неинвертирующего усилителя.
15. Исследование активного фильтра нижних частот.
16. Исследование инвертирующего интегратора.
17. Исследование компаратора.
18. Исследование симметричного мультивибратора.
19. Исследование несимметричного мультивибратора.
20. Исследование базового логического элемента И-НЕ.
21. Исследование логического элемента ИЛИ-НЕ.
22. Исследование логического элемента И.
23. Исследование логического элемента НЕ.
24. Исследование логического элемента ИЛИ.
25. Исследование логического элемента Исключающее ИЛИ.
26. Исследование JK-триггера.
27. Исследование двоичного четырехразрядного счетчика.
28. Исследование тиристоров.
29. Исследование однополупериодного управляемого выпрямителя.
30. Исследование работы однофазного выпрямителя в режиме холостого хода.
31. Исследование работы выпрямителя без сглаживающих фильтров.
32. Исследование влияния на выпрямленное напряжение сглаживающих фильтров (емкостного, индуктивного и индуктивно-емкостного).
33. Трехфазный выпрямитель с нулевым выводом.
34. Трехфазный мостовой выпрямитель (схема Ларионова).
35. Исследование самовосстанавливающегося предохранителя.

• Источники питания.
• Функциональный генератор. Импульсный генератор.
• Измеритель мощности.
• Измерительные приборы.
• Мультиметры.
• Осциллограф.
• Диоды, резисторы, конденсаторы. Коннектор/ Блок ввода-вывода.
• Реактивные элементы. Резисторы/Активная нагрузка. Нелинейные элементы.
• Операционный усилитель.
• Транзисторы.
• Цифровая техника.
• Однородная длинная линия.
• Моделирование электрических полей.
• Наборное поле.
• Минимодули.
• Трансформатор разборный.

• Габариты: 930 х 800 х 1600 мм.
• Электропитание от однофазной сети переменного тока с рабочим нулевым и защитным проводниками: 220 В, 50 Гц.
• Потребляемая мощность: не более 200 ВА.
• Масса: не более 50 кг.

1. Лабораторный стенд "Теоретические основы электротехники и основы электроники".
2. Стол лабораторный.
3. Двухуровневая двухрядная рама.
4. Вывеска с названием стенда.
5. Комплект планшетов к модулю "Моделирование электрических полей" (4 типа).
6. Набор катушек к модулю "Трансформатор разборный" (4 шт.).
7. Комплект соединительных проводов и сетевых кабелей.
8. Паспорт изделия.
9. Техническое описание.
10. Методические указания по выполнению лабораторных работ.
11. Техническое описание осциллографа.
