Комплект учебно-лабораторного оборудования "Электротехника и основы электроники" (ЭТОЭ-СК-1)

Артикул: УП5011

Производитель: Зарница

Назначение:

Комплект учебно-лабораторного оборудования "Электротехника и основы электроники" (ЭТОЭ-СК-1) (далее стенд) предназначен для изучения измерительных приборов и измерений в электрических цепях, изучения электрических цепей постоянного и переменного тока, трехфазных цепей, полупроводниковых приборов, аналоговых электронных устройств на операционных усилителях, элементов цифровой техники, выпрямителей и сглаживающих фильтров.

Оборудование может применяться для обучения в общеобразовательных учреждениях, учреждениях среднего и высшего профессионального образования для получения базовых и углубленных знаний и навыков по курсам "Электротехника" и "Электроника". Также оборудование может быть использовано на семинарах и курсах повышения квалификации электротехнического персонала предприятий и организаций.

Краткое описание:

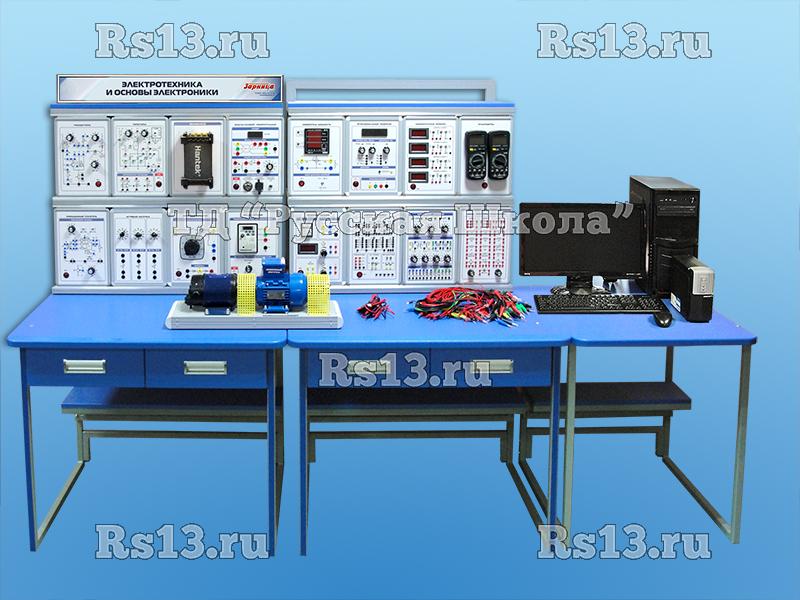

Комплект оборудования представляет собой изделие стендового исполнения.

Учебно-методическое пособие по проведению лабораторных работ:

Раздел "Электрические цепи"

  1. Электроизмерительные приборы и измерения.
  2. Линейные электрические цепи постоянного тока.
  3. Экспериментальное определение параметров элементов цепей переменного тока.
  4. Электрическая цепь переменного тока с последовательным соединением элементов.
  5. Электрическая цепь переменного тока с параллельным соединением элементов.
  6. Трехфазная электрическая цепь при соединении потребителей по схеме "звезда".
  7. Трехфазная электрическая цепь при соединении потребителей по схеме "треугольник".
  8. Нелинейная цепь постоянного тока.
  9. Нелинейная цепь переменного тока.
  10. Разветвленная линейная электрическая цепь постоянного тока.
  11. Нелинейная цепь постоянного тока с последовательным соединением элементов.
  12. Разветвленная нелинейная электрическая цепь постоянного тока.
  13. Сложная линейная цепь постоянного тока.
  14. Исследование переходных процессов в цепи R, L.
  15. Исследование переходных процессов в цепи R, C.
  16. Исследование переходных процессов в цепи R, L, C.



Раздел "Основы электроники"



  1. Исследование диодов.
  • Исследование выпрямительного диода.
  • Исследование однополупериодного выпрямителя на полупроводниковом диоде.
  • Исследование диода Шоттки.
  • Исследование стабилитрона.
  • Исследование параметрического стабилизатора напряжения.
  1. Исследование биполярного транзистора и усилительного каскада на биполярном транзисторе.
  • Исследование характеристик биполярного транзистора.
  • Исследование усилительного каскада на биполярном транзисторе в режиме класса А.
  • Исследование усилительного каскада на биполярном транзисторе в режиме класса В.
  • Исследование работы транзистора в ключевом режиме (класс Д)
  1. Исследование полевого транзистора и транзисторного усилительного каскада.
  • Исследование характеристик полевого транзистора.
  • Исследование усилительного каскада на полевом транзисторе
  • Исследование работы полевого транзистора в ключевом режиме.
  1. Исследование аналоговых электронных устройств на операционном усилителе.
  • Исследование инвертирующего усилителя.
  • Исследование неинвертирующего усилителя
  • Исследование активного фильтра нижних частот.
  • Исследование инвертирующего интегратора.
  • Исследование компаратора.
  1. Исследование мультивибратора на операционном усилителе.
  • Исследование симметричного мультивибратора.
  • Исследование несимметричного мультивибратора.
  1. Исследование логических элементов на интегральных микросхемах.
  • Исследование базового логического элемента И-НЕ.
  • Исследование логического элемента ИЛИ-НЕ.
  • Исследование логического элемента И.
  • Исследование логического элемента НЕ.
  • Исследование логического элемента ИЛИ.
  • Исследование логического элемента Исключающее ИЛИ.
  1. Исследование триггеров и счетчиков на интегральных микросхемах.
  • Исследование JK-триггера.
  • Исследование двоичного четырехразрядного счетчика.
  1. Исследование тиристоров.
  2. Исследование однополупериодного управляемого выпрямителя.
  3. Однофазный выпрямитель и сглаживающие фильтры.
  • Исследование работы однофазного выпрямителя в режиме холостого хода.
  • Исследование работы выпрямителя без сглаживающих фильтров.
  1. Исследование влияния на выпрямленное напряжение сглаживающих фильтров (емкостного, индуктивного и индуктивно-емкостного). Исследование трехфазных схем выпрямления.
  • Трехфазный выпрямитель с нулевым выводом.
  • Трехфазный мостовой выпрямитель (схема Ларионова).
  1. Исследование самовосстанавливающегося предохранителя.
  2. Исследование тиристоров различных типов.
  3. Исследование оптотранзистора.

Раздел "Электромеханика"

  1. Управление трехфазным асинхронным двигателем.
  2. Испытание двигателя постоянного тока.
  3. Испытание генератора постоянного тока.
  4. Однофазный трансформатор.

Состав (основного изделия):

  • Автотрансформатор.
  • Функциональный генератор.
  • Измеритель мощности.
  • Источник питания.
  • Измерительные приборы.
  • Мультиметры.
  • Тиристоры.
  • Диоды, резисторы и конденсаторы
  • Реактивные элементы. Резисторы/Активная нагрузка. Нелинейные элементы.
  • Операционный усилитель.
  • Транзисторы.
  • Цифровая техника.
  • Трансформатор однофазный.
  • Миллиамперметры.
  • USB Осциллограф.
  • Модуль питания.
  • Модуль силовой/измерительный.
  • Активная нагрузка.
  • Электромашинный агрегат.

Технические характеристики (энерго-габаритные):

  • Габариты: 2490 х 800 х 1600 мм.
  • Электропитание: 220 В, 50 Гц.
  • Потребляемая мощность: не более 500 Вт.
  • Масса: не более 80 кг.

Комплект поставки:

  1. Лабораторный стенд "Электротехника и основы электроники".
  2. Лабораторный стол с двухсекционным контейнером (2 шт.).
  3. Компьютерный стол с выдвижной полкой для клавиатуры.
  4. Персональный компьютер (системный блок с установленной операционной системой Windows , монитор, клавиатура, манипулятор-мышь, источник бесперебойного питания).
  5. Двухуровневая двухрядная рама (2 шт.).
  6. Электронный носитель информации с ПО.
  7. Комплект соединительных проводов и сетевых шнуров.
  8. Вывеска с названием стенда.
  9. Комплект щупов для мультиметра.
  10. Комплект щупов для осциллографа.
  11. Руководство по эксплуатации осциллографа.
  12. Паспорт изделия.
  13. Руководство по эксплуатации.
  14. Методические указания для проведения лабораторных работ.
