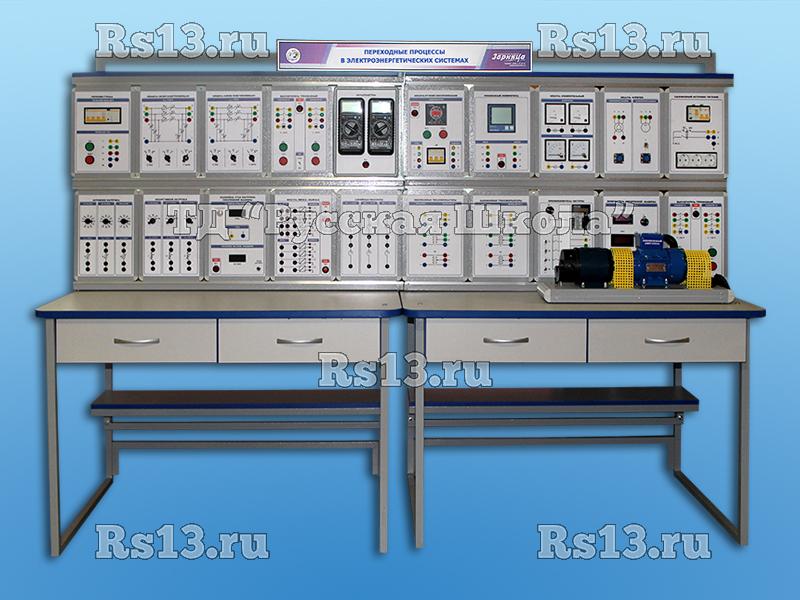

Комплект учебно-лабораторного оборудования "Переходные процессы в электроэнергетических системах"

Артикул: УП5899

1034400 руб.

Наличие: под заказ

Назначение:

Комплект учебно-лабораторного оборудования (далее стенд) "Переходные процессы в электроэнергетических системах" позволяет исследовать процесс синхронизации натурного генератора электрической энергии с сетью промышленной частоты, электромагнитные и электромеханические переходные процессы в электроэнергетической системе.

Оборудование может применяться для обучения в общеобразовательных учреждениях, учреждениях среднего и высшего профессионального образования для получения базовых и углубленных знаний и навыков по курсу "Переходные процессы в электроэнергетических системах". Также оборудование может быть использовано на семинарах и курсах повышения квалификации электротехнического персонала предприятий и организаций.

Краткое описание:

Комплект оборудования представляет собой изделие напольно-стендового исполнения.

Учебно-методическое пособие по проведению лабораторных работ:

Раздел "Переходные процессы в электроэнергетических системах"

  1. Электромагнитные переходные процессы в электроэнергетических системах.
  • Переходный процесс при симметричном коротком замыкании в электрической сети, питающейся от источника практически бесконечной мощности.
  • Переходный процесс при несимметричных коротких замыканиях в электрической сети, питающейся от источника практически бесконечной мощности.
  • Переходный процесс при обрыве фазы в электрической сети, питающейся от источника практически бесконечной мощности.
  • Переходный процесс при двойном замыкании на землю в электрической сети с изолированной нейтралью, питающейся от источника практически бесконечной мощности.
  • Переходный процесс при однофазном коротком замыкании с разрывом фазы в электрической сети с заземленной нейтралью, питающейся от источника практически бесконечной мощности.
  • Переходный процесс при подключении к сети ненагруженного трансформатора.
  1. Электромеханические переходные процессы в электроэнергетических системах.
  • Переходной процесс в одномашинной электрической системе при подключении синхронного генератора методом точной синхронизации.
  • Переходной процесс в одномашинной электрической системе при подключении синхронного генератора методом самосинхронизации.
  • Снятие угловых характеристик и определение предела активной мощности синхронного генератора.
  • Исследование влияния на устойчивость синхронного генератора известных видов коротких замыканий.
  • Исследование влияния на динамическую устойчивость натурного синхронного генератора длительности короткого замыкания в электроэнергетической системе.
  • Исследование влияния нагрузки синхронного генератора на предельное время отключения короткого замыкания.
  • Процесс потери устойчивости генератора при его медленном нагружении.
  • Переходный процесс в одномашинной электрической системе при потере возбуждения генератора.
  • Переходный процесс в одномашинной электрической системе при ресинхронизации синхронного генератора с сетью без потери возбуждения.
  • Переходный процесс в одномашинной электрической системе при ресинхронизации синхронного генератора с временной потерей возбуждения.

Состав (основного изделия):

  • Возбудитель синхронной машины.
  • Выключатель трехфазный (3 шт.).
  • Индуктивная нагрузка.
  • Модель линии электропередач (2 шт.).
  • Модуль агрегата.
  • Модуль ввода-вывода.
  • Модуль измерительный.
  • Модуль синхронизации.
  • Однофазный трансформатор (2 шт.).
  • Питание стенда.
  • Преобразователь частоты.
  • Трехфазный измеритель.
  • Активная нагрузка.
  • Линейные реакторы.
  • Указатель угла нагрузки синхронной машины.
  • Однофазный источник питания.

Технические характеристики (энерго-габаритные):

  • Габариты: 2060 х 850 х 1750 мм.
  • Электропитание: 380 В, 50 Гц.
  • Потребляемая мощность: не более 500 Вт.
  • Масса: не более 250 кг.

Комплект поставки:

  1. Лабораторный стенд "Переходные процессы в электроэнергетических системах".
  2. Лабораторный стол с двухсекционным контейнером и двухуровневой рамой (2 шт.).
  3. Ноутбук с предустановленным программным обеспечением.
  4. Комплект соединительных проводов и сетевых шнуров.
  5. Программное обеспечение "Менеджер эксперимента" на электронном носителе информации.
  6. Вывеска с названием стенда.
  7. Паспорт изделия.
  8. Руководство по эксплуатации.
  9. Методические указания для проведения лабораторных работ.
